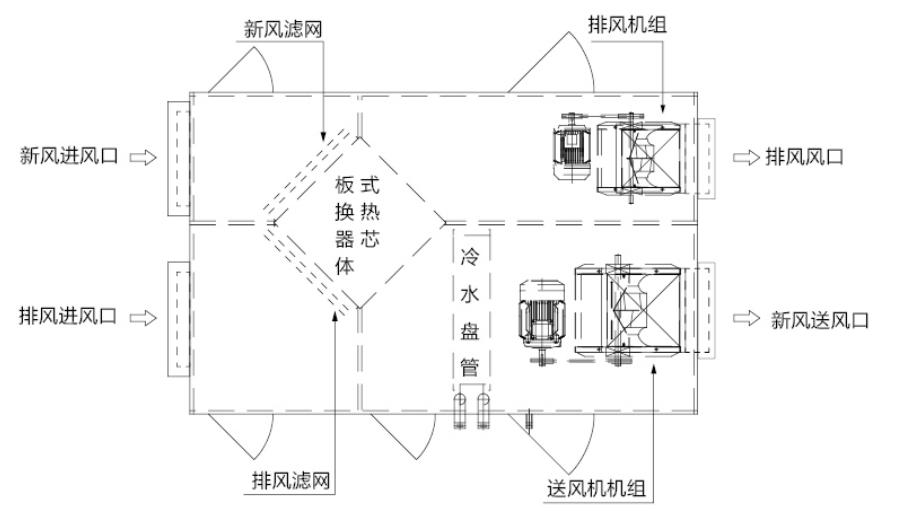

?工作原理
组合式热回收空气处理机组设有独立的送风和排风,抽出室内污浊的空气并注入室外新鲜的空气,同时 把排风的能量传递给新风。实现能量回收,达到节能的目的。
机组除去正常配置(送排风、热回收、初效过滤)以外可根据设计要求配置高等级过滤、制冷制热盘管、 回风、加湿、消声、灭菌等段位。提供一个健康、舒适的室内环境。
?箱体特点
HB系列组合式热回收空气处理机组箱体为可拆卸拼装框式結构,现场组装灵活;
保温板为双层优质钢板内填高密度聚氨酯发泡隔热复合板,能量损失极小;
框架采用铝合金型材制成,面板与框架之间有着良好的密封措施,使机组的漏风率降至最低;
能量回收段可选择转轮式热回收、板式热回收、热管热回收、或乙二醇热回收,可满足不同设计要求; 机组各功能段配有向外开的负压检修门和向内开的正压检修门,确保正压、负压段均无冷桥和漏风; 经过热镀锌处理的底槽钢,强度过硬,夕卜形美观。
?机组左右式判定
顺着送风气流方向看,进出水管在左侧为左式机组,反之为右式;标准型机组检修门、电源接线孔与表 冷加热器进出水管在同侧。
?箱体结构及工艺配置标准
分项内容 | 标准配置 | 经典配置 | 特优配置 | |
餅架 | 材质 | 铝合金4025、5034 表面阳极氧化 | 铝合金4025、5034 表面阳极氧化 | 铝合金4025、5034 表面阳极氧化 |
结构 | 挤压型材 | 挤压型材 | 挤压型材 | |
冷桥处理 | PVC隔热保温处理 | PVC隔热处理 | 特殊保温材料隔热处理 | |
规格 | 20mm 30mm 50mm 系列 | |||
20mm 系列适用风1000-5000m3/h | ||||
30mm 系列适用风景:6000-50000m3/h 50mm 系列适用风量:60000-280000m3/h | ||||
护板 | 内护板 | 0.5mm镀锌钢板 | 0.5mm镀锌钢板 | 0.5mm不锈钢板 |
外护板 | 0.5mm彩色钢板 | 0.5mm彩色钢板 | 0.5mm彩色钢板 | |
保温 | 聚氨酯发泡 | 阻燃型聚氨酯发泡 | 阻燃型聚氨酯发泡 | |
冷桥处理 | 3.0mm高压聚乙烯隔热层 | PVC隔热处理 | PVC护板框架 | |
规格 | 20mm、30mm、50mm系列对应护板厚度分别为20mm、30mm、50mm | |||
底槽钢 | 表面处理 | 热镀锌处理 热镀锌处理 | 热镀锌处理 | |
规格 | 底槽钢高度分别为50mm、80mm、100mm、(根据风景定) | |||
角三通 | 材质 | 铝合金、尼龙 | ||
观察窗 | 可根据用户要求每段配置观察窗 | |||
照明灯 | 可根据用户要求每段配置36V 40W或24V40W 22V | |||
凝水盘 | 冷轧钢板表面喷塑I 不锈钢板 | 不锈钢板 |
